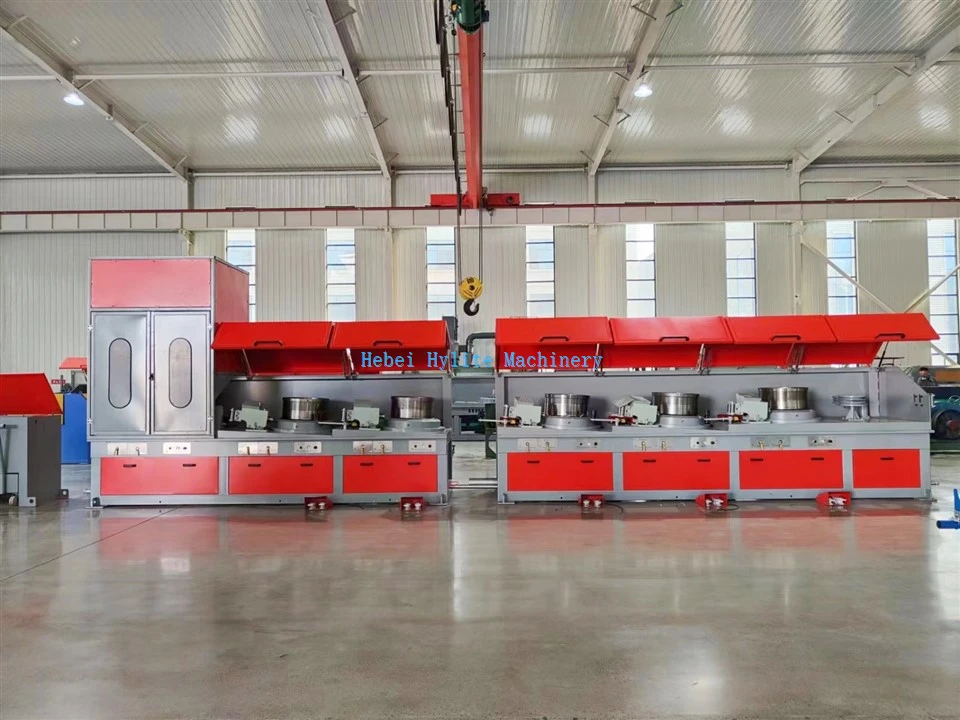

Màquina de trefilatge de filferro de rodets de micro cassets amb control PLC

La màquina de trefilatge de línia recta, és el model d'alta velocitat de la màquina de trefilatge, fabrica el trefilatge. La matèria primera és una bobina de vareta d'acer al carboni. La velocitat de dibuix és màxima de 15-20 metres/minut.

1.Drive: màquina de trefilatge de línia recta amfitriona, alimentada pel motor de freqüència de CA a través de corretges en V estretes d'articulació d'alta freqüència, distribuïdes pel reductor endurit fins al cabreix. O l'alimentació del motor de freqüència de CA a través de dues corretges en V estretes juntes d'alta freqüència al cabreix.

2.Fren: fre de pinça muntat a la politja del motor, parada ràpida o màquina de trefil de parada d'emergència, que pot frenar eficaçment. El seu paper no només com a fre, sinó també per evitar el fre invers del rodet, allibera el clip a prop del cilindre de fre de la pinça de control de la vàlvula solenoide.

3.Capstan: el material és d'acer ZG45, la superfície està soldada per acumulació, la superfície és brillant, llisa i resistent al desgast d'una alçada de superfície de 150 mm, llarga vida útil; alçada del nucli de 150-200 mm.

4.Dibuix de la caixa de matrius: la caixa de matrius és una estructura soldada, en dues cavitats. El corró de guia està muntat al costat per garantir que el filferro d'acer pugui entrar directament a la matriu de dibuix, el suport de la matriu s'ha d'ajustar a la tangent del cable per entrar al corró d'ajust dels rotlles de dibuix instal·lat a l'extrem d'entrada del rotlle d'ajust de la base del motlle mitjançant un petit cilindre. posar potència, ajustant el swing del corró, de manera que el senyal de sortida del sensor corresponent per ajustar la velocitat del canvi. Ajustar la tensió del cable del rodet ajustant el canvi de pressió d'aire, rang de regulació 0.15-0.6Mpa. La caixa del motlle també està equipada amb un dispositiu d'agitació. Ajust del costat del rodet de la caixa del motlle, un motor de capacitat monofàsica reductor d'engranatges a través d'una roda dentada, la potència passa al braç d'agitació per remoure la caixa del motlle, la pols de lubricació, sense que l'aglomeració afecti la lubricació.

5.Dispositiu de mode de salt: quan les especificacions de filferro dibuixades, la taxa de compressió total és inferior a les vegades que cal dibuixar, es pot llançar un dibuix. Principis del mode de rebuig: l'entrada és petita, la sortida està bé i després s'aboca davant dels passos; L'entrada és gran, la sortida és rugosa, i després tira enrere els temps. Quan la necessitat d'abocar el motlle, el filferro d'acer després de la necessitat de la caixa de mode de màquina en mode de salt, i després a la següent necessitat d'estirar la caixa de motlle perquè el cable pugui estar dins de la carrera efectiva del gir del braç, garantint així el sensor pot detectar i ajustar per adaptar-se a la velocitat del rodet adjacent.

6. Refrigeració del cabrestan: a l'interior del cabrestan, s'utilitza un refredament per aigua amb ranura estreta, un anell de refrigeració fixat al cos, el cabreix passa a través de l'eix, quan l'aigua flueix a gran velocitat, durant la qual la turbulència de l'aigua i s'emet des de la bretxa estreta d'alta velocitat , alta eficiència de transferència de calor, de manera que els rotllos es refredin; a l'exterior del cabestan, utilitzeu la refrigeració del vent per ventilador. Instal·lació d'inclinació del cabreix, augmenta el cable del producte del cabreix per ampliar el cable i el temps d'intercanvi de calor de l'aire.

7. Refrigeració del motlle: la matriu de dibuix utilitza refrigerada per aigua directa oberta, ajusteu la vàlvula d'entrada per controlar l'alçada de l'aigua, quan necessiteu substituir les matrius de trefilatge, tanqueu la vàlvula d'entrada, buidatge ràpid d'aigua i, a continuació, canvieu el mode abans i després que el trefilat mori, segella el coixinet de coure o el coixinet d'alumini disponible.
